Bilder vom drahtlosen Mikrofon Sennheiser SK 1002

Die Bilder lassen sich durch Anklicken vergrößern.

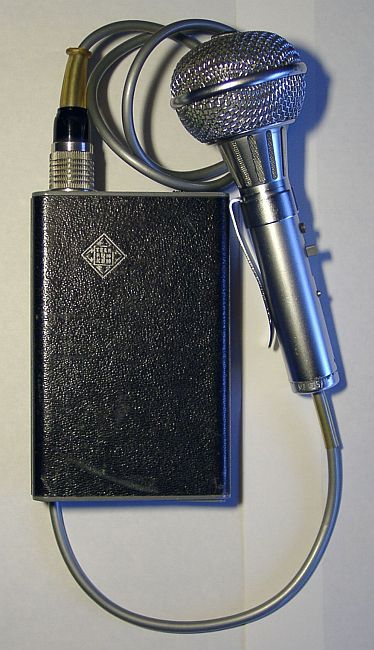

Gerät betriebsbereit

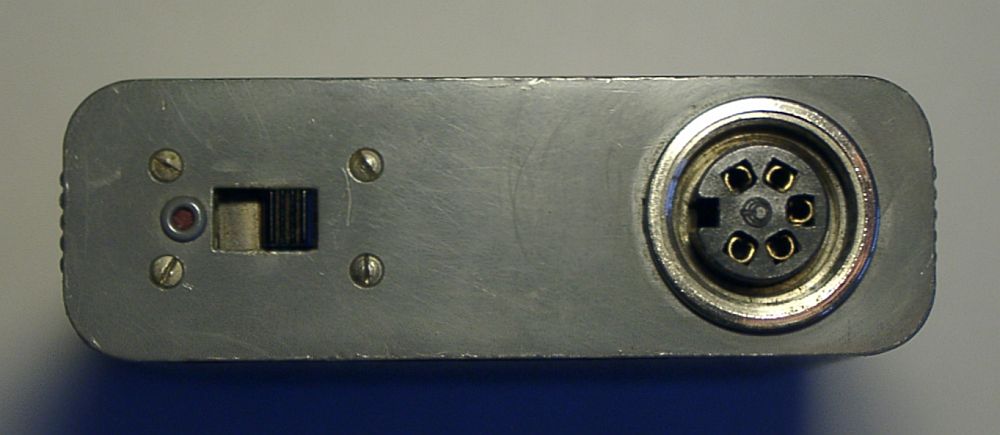

Oberseite mit Ein- Ausschalter und Mikrofonbuchse

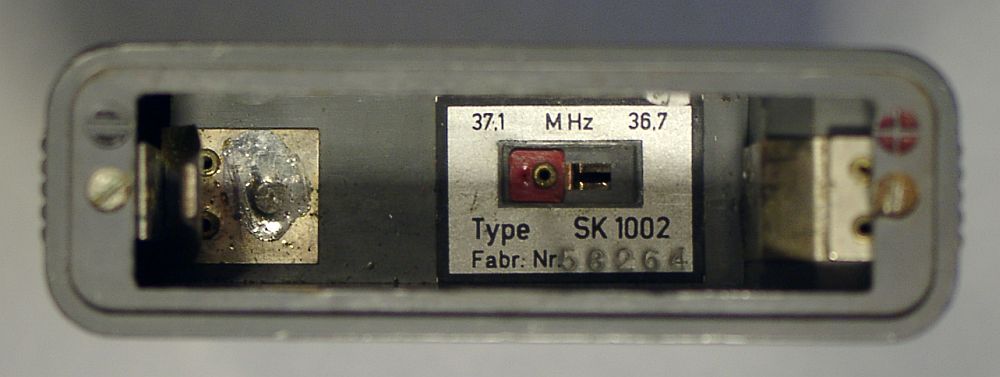

Batteriefach mit Frequenzumschaltung

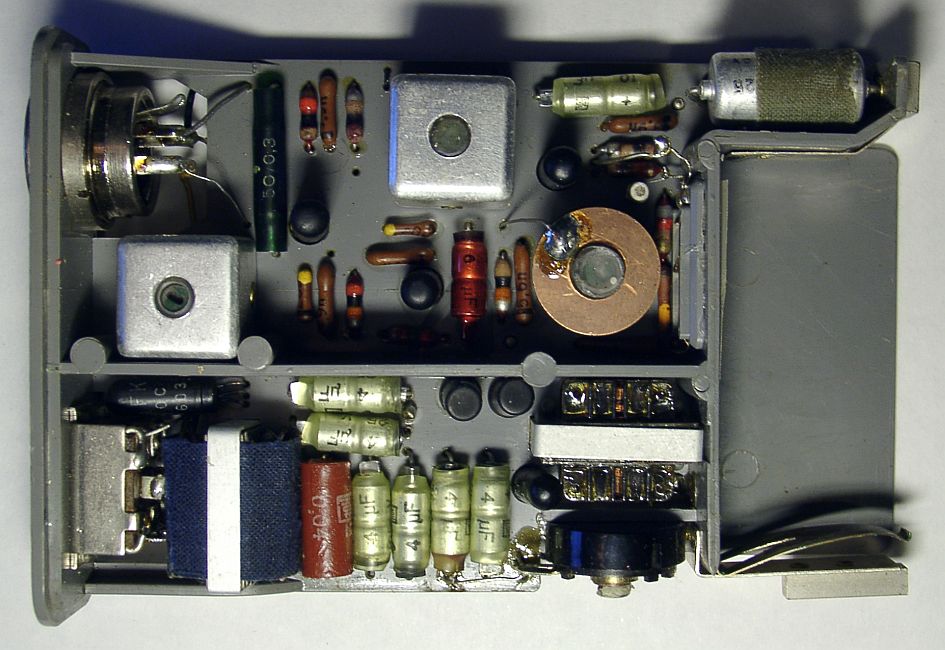

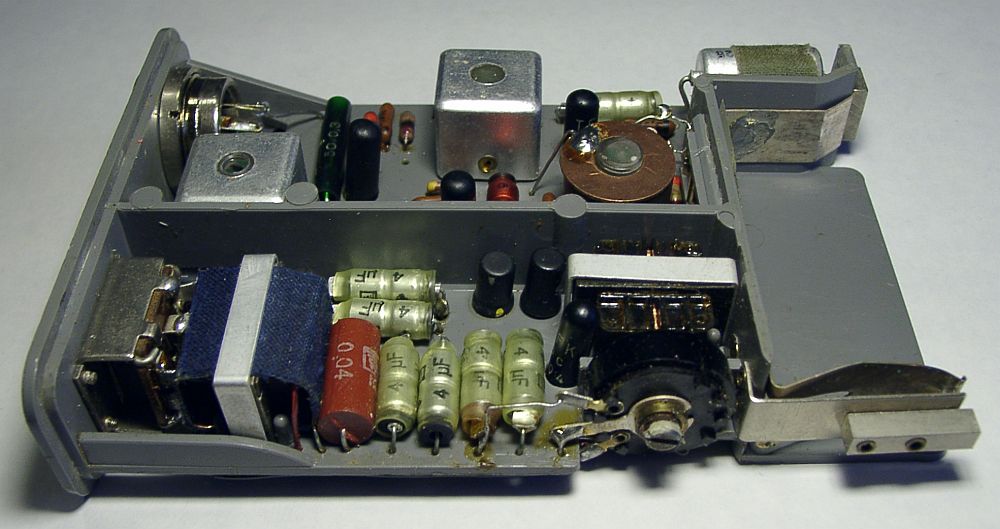

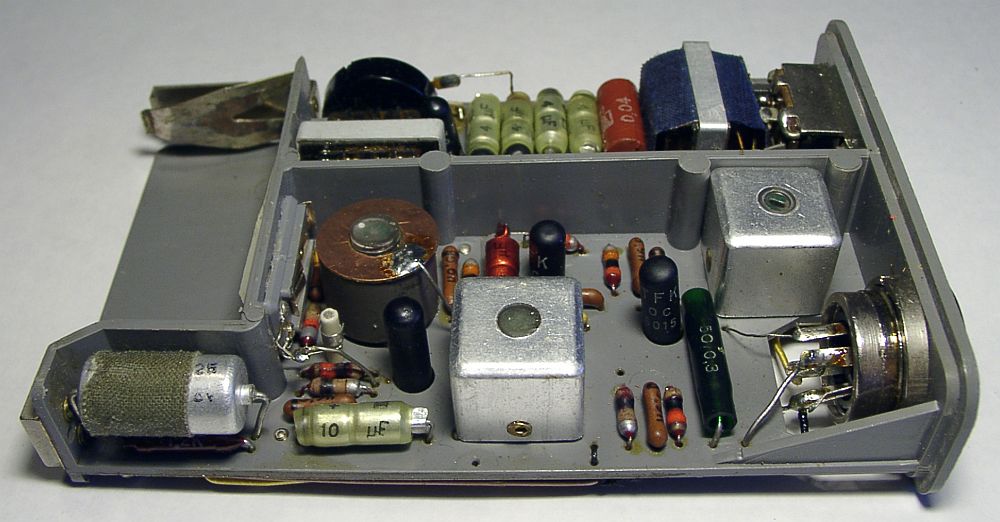

Bauteileseite des geöffneten Gerätes

NF Teil mit Potentiometer zur Einstellung des Frequenzhubs

HF Teil

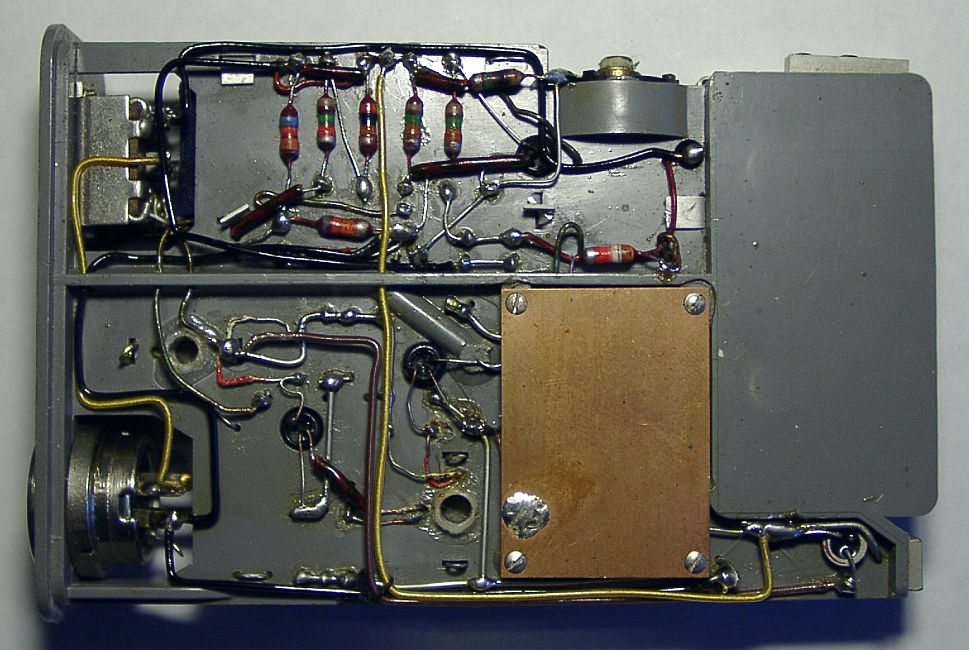

Verdrahtungsseite des geöffneten Gerätes

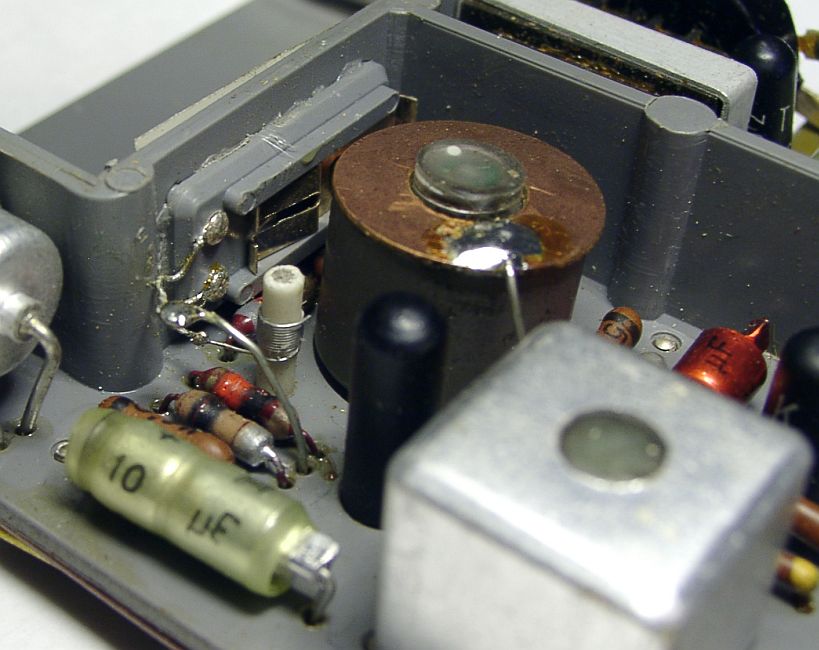

Nahaufnahme der Frequenzumschaltung mittels Drahttrimmer

Nahaufnahme eines HF Transistors OC 6015
