EM 83

Diese Abstimmanzeigeröhre wurde eigentlich als Pegelanzeige in Tonbandgeräten verwendet. Die EM 83 hat zwei Anzeigesysteme, die sich unabhängig ansteuern lassen. Dadurch ist es möglich den Pegel von Stereosignalen anzuzeigen. Eine weitere Anwendung ist das Vergleichen zweier Spannungen, welches unter Anderem zur Abstimmanzeige in UKW Empfängern benutzt werden kann. Dadurch ist es möglich genau auf die Mitte eines Senders abzustimmen. Wegen der Möglichkeit zwei Spannungen zu vergleichen nennt man Abstimmanzeigeröhren mit zwei unabhängigen Systemen auch magische Waagen. Diese Röhre wurde nur in der DDR produziert und ist das Pendant zur EMM 801, einer Abstimmanzeigeröhre mit zwei unabhängigen sogenannten magischen Bändern.

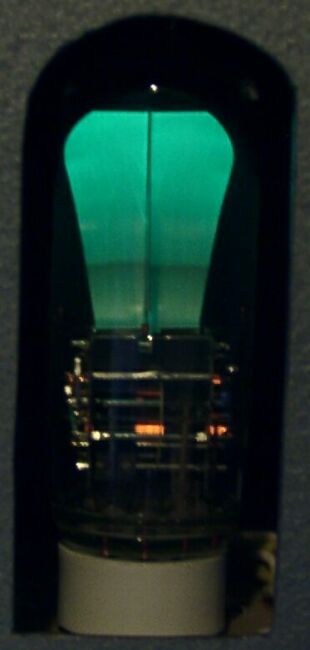

Die Röhre ist in ein Gerät eingebaut, um ihre Funktion vorzuführen. Das Gerät hat einen Stereoeingang , der an meinen Fernseher angeschlossen ist. Das rechte System zeigt den Pegel des rechten und das linke den des linken Kanals an.

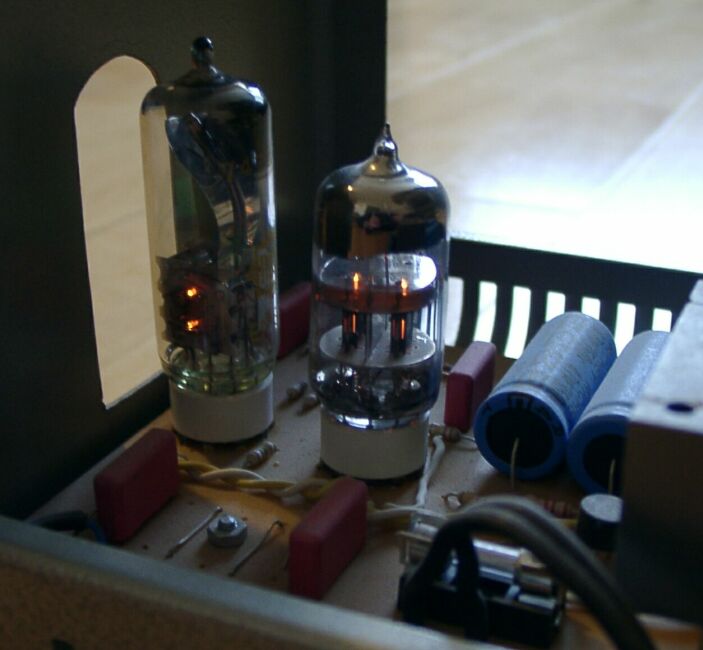

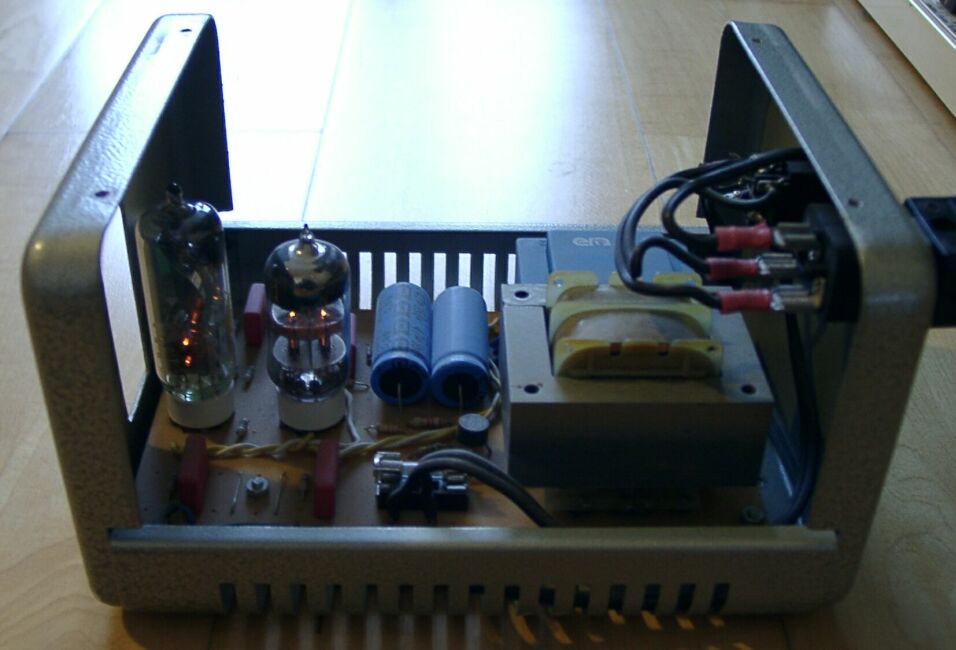

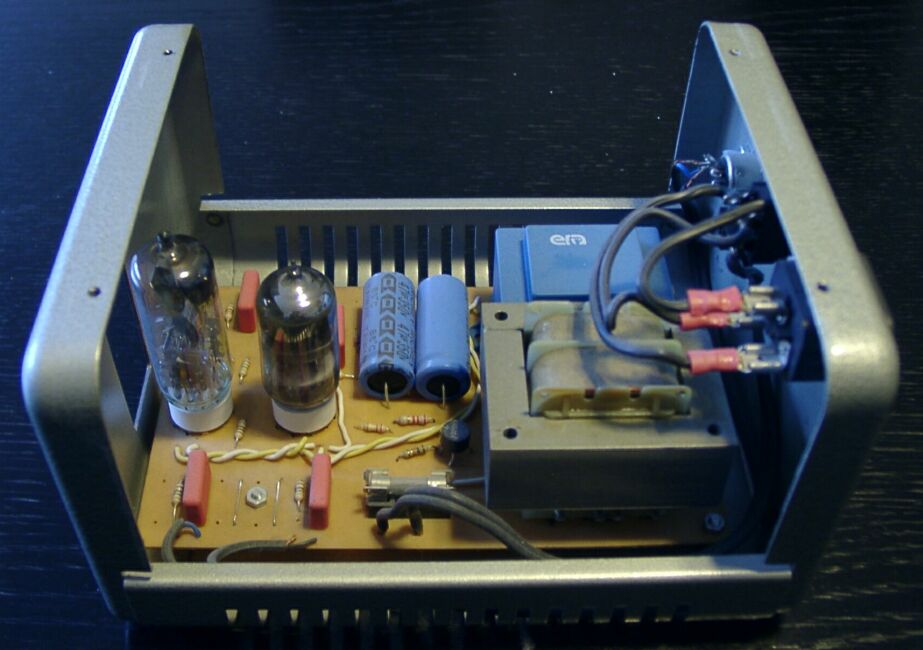

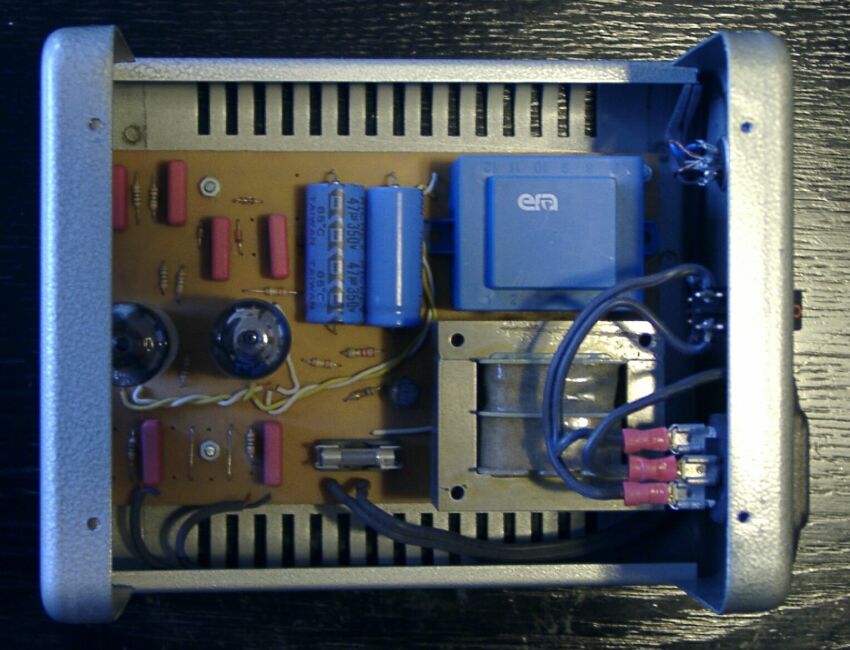

Bilder vom Inneren des Gerätes

Schaltplanentwurf des Gerätes

Durch Anklicken kann man den Schaltplan vergrößern.

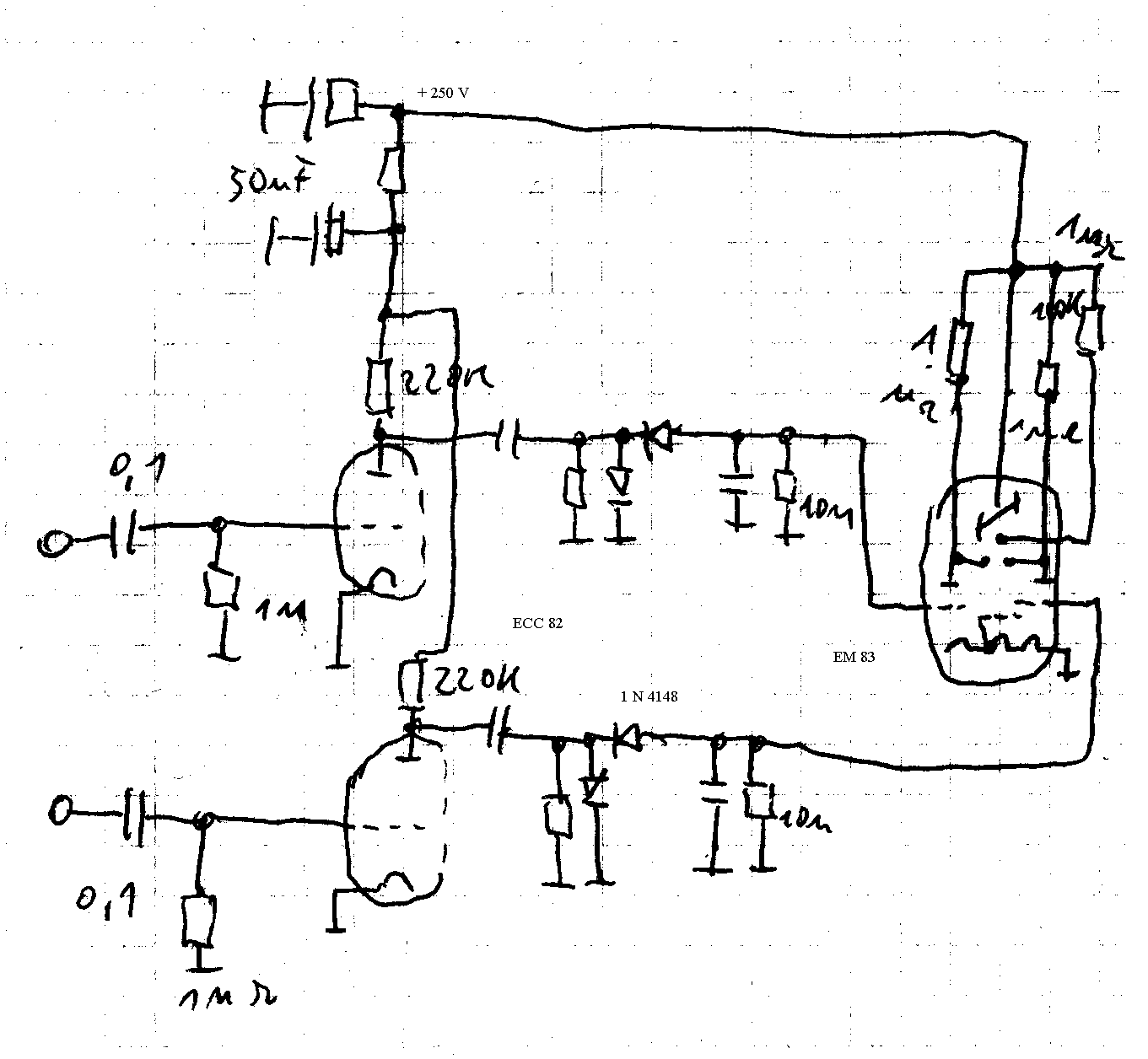

Der Schaltplan des Gerätes ist fast vollständig und war ein erster Entwurf der Schaltung. Es fehlen nur die beiden Netztransformatoren und der Gleichrichter für die Anodenspannung.
Das Signal der beiden Tonkanäle wird von einer Doppeltriode ECC 82 verstärkt und anschließend durch Siliziumdioden gleichgerichtet. So entsteht für jeden Kanal eine Gleichspannung, die dem Pegel des Eingangssignals entspricht. Die Gleichspannungen liegen an den Steuergittern der beiden Anzeigesysteme der EM 83.

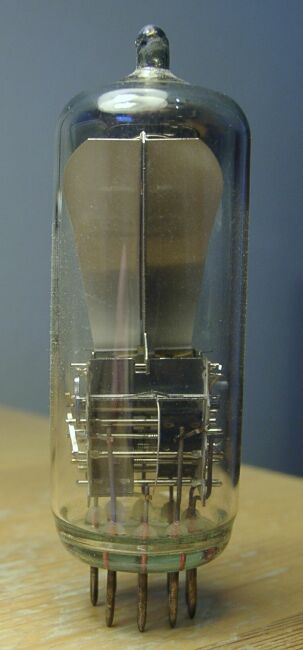

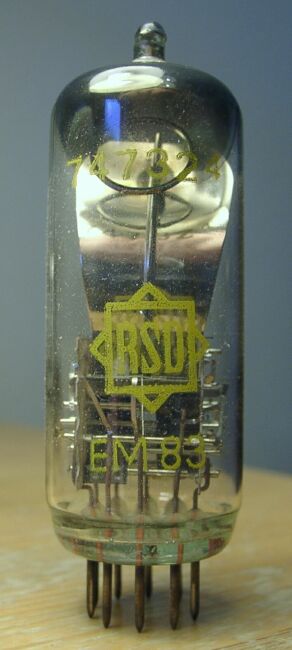

Weitere Bilder der EM 83

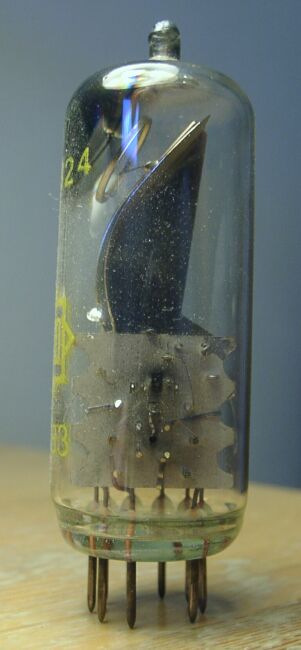

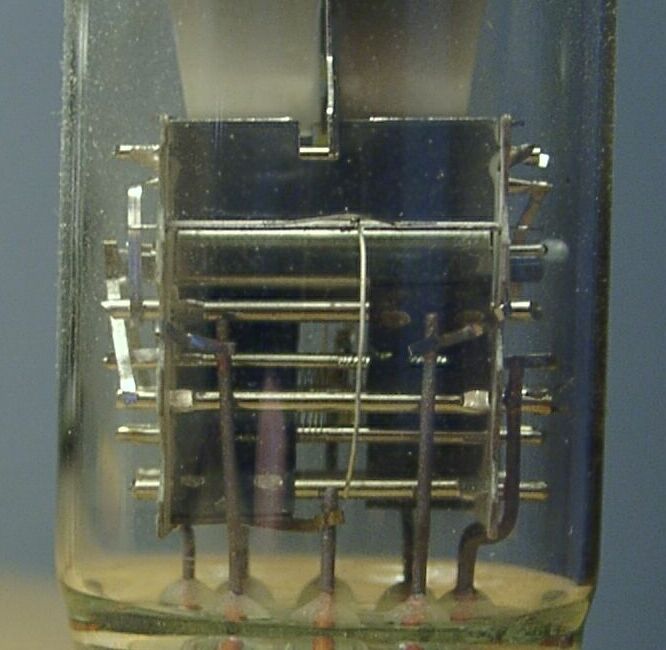

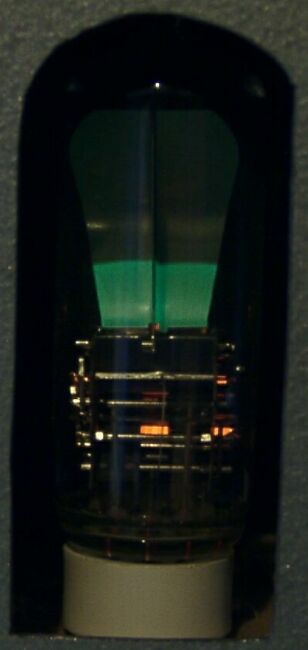

Nahaufnahme des Röhrensystems
