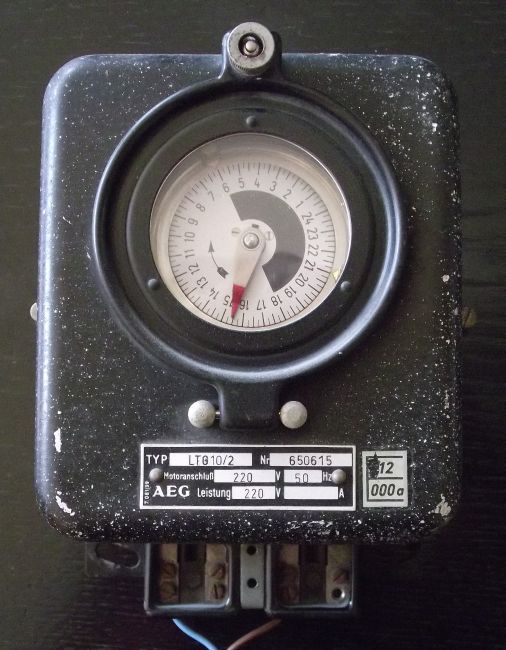

Tarifschaltuhr AEG mit Gangreserve





Diese Schaltuhr ist, wie die Tarifschaltuhr Landis & Gyr mit Gangreserve, Eine von verschiedenen Ausführungen von Schaltuhren, die dazu benutzt wurden, die Zeiten für Tag und Nachtstrom festzulegen. Auch bei dieser Uhr wird das Uhrwerk mit Hilfe eines Synchronmotors aufgezogen und mit dem Stromnetz synchronisiert.
Die Synchronisierung des Uhrwerks mit dem Stromnetz geschieht mit einem Excenter, der vom Synchronmotorgetriebe angetrieben wird. Dieser betätigt eine Schubstange. Die Schubstange versetzt die Halterung der Unruhspirale in periodische Bewegung und erzwingt dadurch die Synchronität der Schwingungen der Unruh, mit dem Motorgetriebe. Bei Stromausfall schwingt die Unruh frei, angetrieben von der Federkraft. Eine Trennung zwischen elektrischem Antrieb und mechanischem Teil des Uhrwerks gibt es hier nicht. Die Unruh schwingt im Betrieb ständig.

Die Gangreserve der Uhr beträgt etwas mehr als 24 Stunden. Das Aufziehen der entspannten Feder braucht einige Stunden.
Es ist eine Schaltscheibe vorhanden, die zwei gekoppelte Schalter betätigt.

Die Bilder sind entstanden, als ich die Uhr zum Reinigen und Ölen auseinandernehmen mußte. Jetzt läuft sie wieder und wenn der Strom ausfällt auch so lange, bis die Feder entspannt ist.

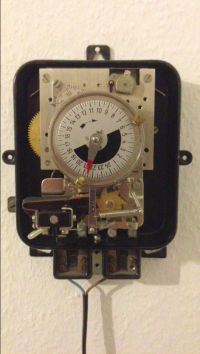

Hier noch ein Video von der Uhr





Weitere Bilder der Uhr kann man hier sehen.
