Telefonverstärker Modell "Büroton"

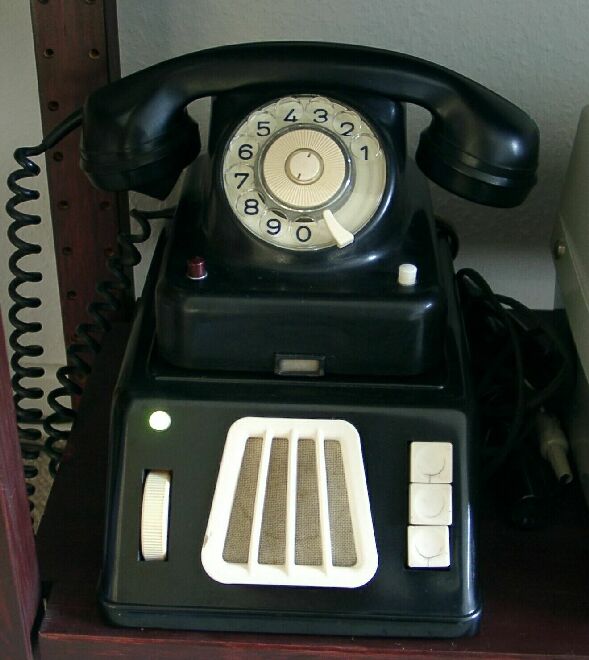

Ein weiteres kurioses Hilfsmittel, zum führen von Telefongesprächen, stellt dieser Telefonverstärker dar. Vom Design ist dieses Gerät so konstruiert, dass man das dazugehörige Telefon darauf stellen kann. Ursprünglich als Zubehör für den Fernsprecher W 48 gedacht, passt das österreichische Telefon auch ganz gut dazu.

Das Gerät besitzt einen Lautstärkeregler, eine Lampe und drei Tasten. Mit den Tasten lassen sich drei Betriebsarten auswählen:

Wiedergabe über den Lautsprecher
Wiedergabe über einen Zusatzhörer
Ausgeschaltet (Der Telefonton wird dann noch unverstärkt über den Zusatzhörer wiedergegeben)

Die Lampe Leuchtet, wenn eine der beiden Verstärkerbetriebsarten gewählt ist.

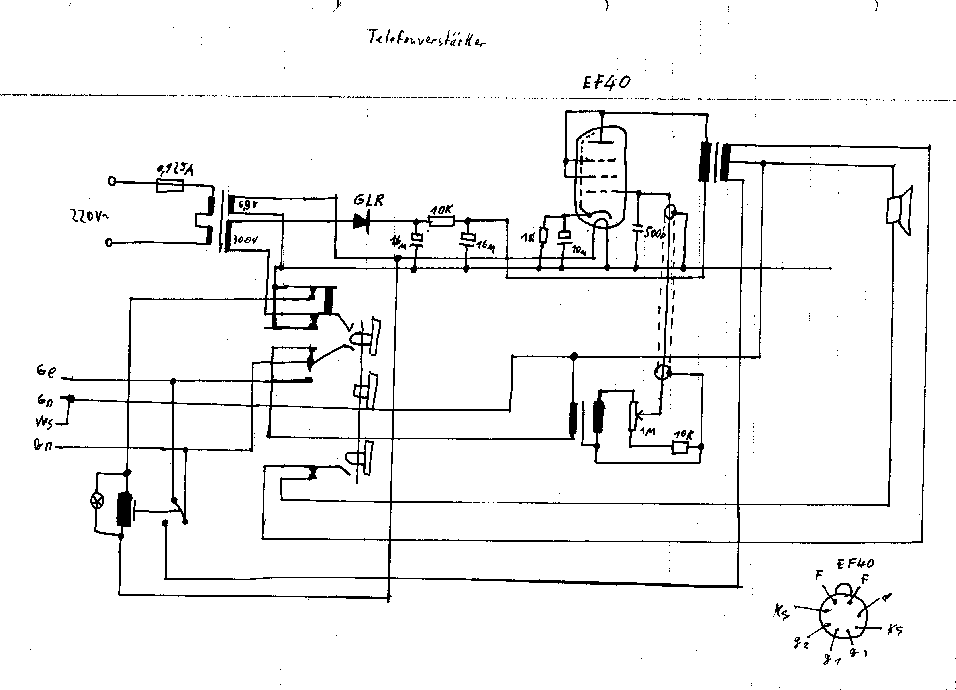

Den Schaltplan kann man durch anklicken vergrößern





Das aktive Verstärkerbauelement ist eine Röhre EF 40, die ständig geheizt ist so lange der Netzstecker steckt. Durch diese "Standby Schaltung" kann man ohne Wartezeit vom ausgeschalteten Zustand in den Verstärkerbetrieb wechseln.
Ist der Netzstecker nicht eingesteckt, wird der Telefonton noch unverstärkt über den Zusatzhörer wiedergegeben und zwar unhabhängig von der Tastenstellung.
Dieses wird mit Hilfe eines Relais erreicht, welches im stromlosen Zustand den Hörer direkt mit dem Signaleingang verbindet.
Der Signaleingang ist über ein Kabel mit dem Höreranschluß des Telefons verbunden, deshalb ist eine Röhre als Verstärkerbauelement ausreichend.

Weitere Bilder, auch vom inneren Aufbau des Gerätes, kann man hier sehen.
