T&N Nebenuhr mit schleichender Sekunde

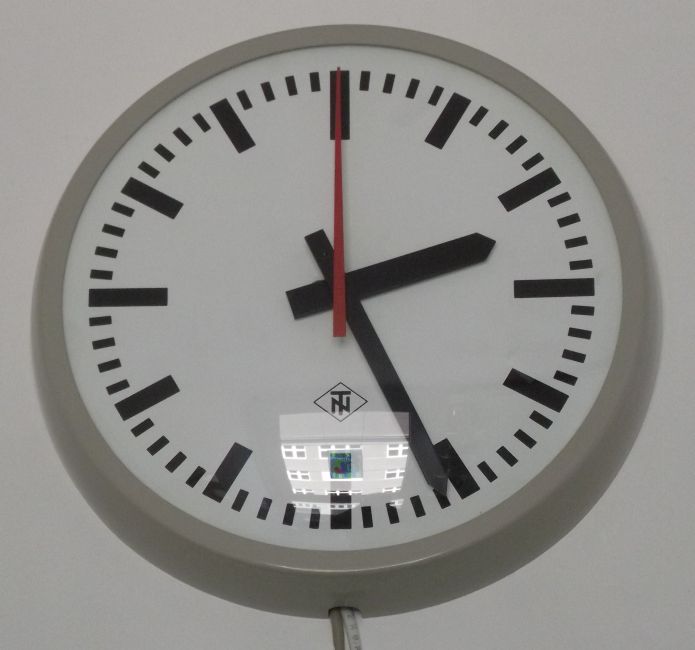

Diese Nebenuhr wird mit polwechselnden 24 Volt Minutenimpulsen von der TTL Quarzuhr mit Synchronisierung per Funksignal angesteuert. Zusätzlich besitzt sie einen Sekundenzeiger, der wie bei den Bahnhofsuhren in 58 Sekunden einmal das Zifferblatt umrundet. Das Getriebe des Sekundenzeigers wird von einem Synchronmotor angetrieben, der an
230 Volt Wechselstrom angeschlossen ist.
Am Sekundenzeigerrad ist eine Nockenscheibe befestigt, auf der ein Hebel aufliegt. An der Ausgangsstellung des Sekundenzeigers hat die Scheibe eine Aussparung die den Hebel betätigt. Dieser blockiert dann das Rad, welches das Sekundenzeigerrad antreibt. Dazu ist an dem Rad ein Stift befestigt, der vom Hebel blockiert wird. Ein weiteres Rad, zwischen diesem Rad und dem Synchronmotor, ist als Rutschkupplung ausgelegt. Der Synchronmotor läuft also weiter, wenn der Sekundenzeigerantrieb blockiert wird.
An dem Rotor des Minutenzeigerantriebs sind zusätzliche Zähne angebracht. Bewegt der Rotor durch den Minutenimpuls den Minutenzeiger, wird der Hebel, der den Sekundenzeigerantrieb blockiert, angehoben. Dadurch wird der Sekundenzeigerantrieb wieder freigegeben. Die Nockenscheibe hält den Hebel dann in dieser Position, bis der Sekundenzeiger einen erneuten Umlauf vollzogen hat. Dann widerholt sich der Vorgang.
Der Sekundenzeiger wird also durch diese Mechanik mit dem Minutenimpuls synchronisiert. Er "wartet" auf der Nullstellung immer auf den Minutenimpuls.

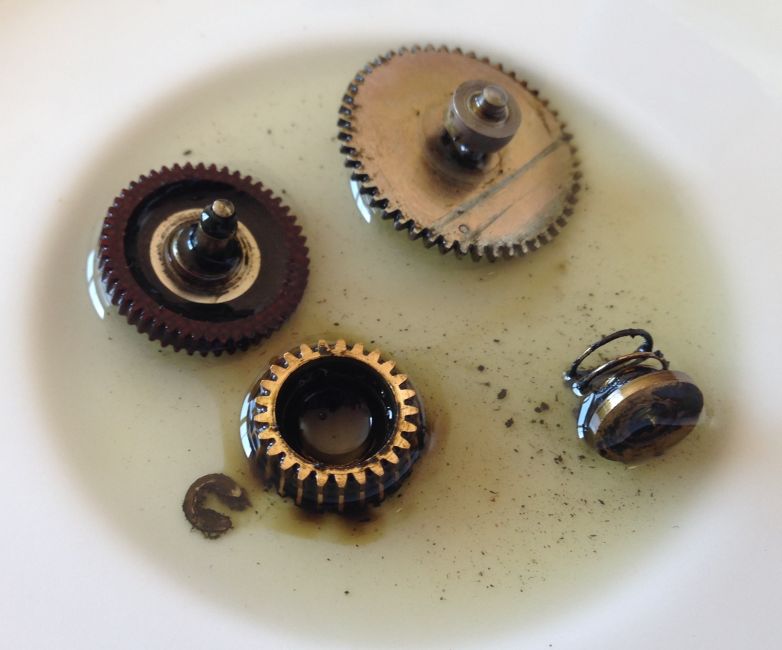

Die Uhr funktionierte als Küchenuhr jahrelang. Kürzlich jedoch fing der Synchronmotor extrem an zu rattern und lief telweise rückwärts, wenn sich der Sekundenzeiger auf der Nullstellung befand. Das Fett an den Rädern und besonders an der Rutschkupplung war zäh geworden und der Synchronmotor musste zu viel Kraft aufwenden, um den Widerstand der Rutschkupplung zu überwinden. Das Reinigen und ölen des Uhrwerks hat Abhilfe geschaffen. Auf dem Bild sieht man den Dreck, der sich an den Rädern angesammelt hat.
